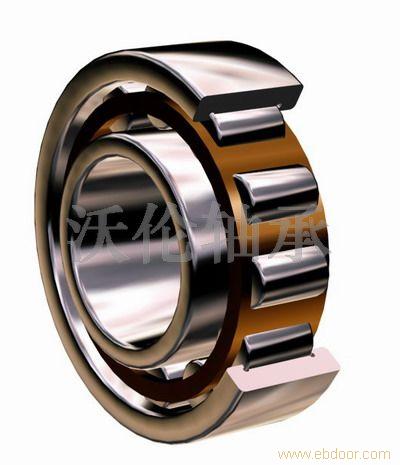

单列圆柱滚子轴承通常是只受径向力，与同尺寸球轴承相比，径向承载能力提高1.5-3倍，刚性好、耐冲击。　　

其组成主要包括外圈、内圈、锁紧圈和保持架。外圈的外壁面中间设有环形应力槽，外圈的外壁上有多个环形锁紧槽，锁紧圈的形状和大小与环形锁紧槽的形状和大小相适应。环形锁紧槽内装设有锁紧圈。外圈内壁的环面上与应力槽相对应部位设有环形保持架引导槽。此类轴承具有组装方便、承载负荷大，极限转速高、可靠性强、使用寿命长等优点。

N、NU（游动）型轴承

N型轴承的外圈无挡边，内圈的两侧有挡边。可以允许轴相对轴承座之间在轴向两个方向上的位移。

NU型的轴承外圈两侧有挡边，内圈无挡边。也可以允许轴相对轴承座这间在轴向两个方向上的位移。

因此，该类结构适用于作为游动端轴承使用。

NJ、NF（单向定位）型轴承

NJ型的外圈两侧有挡边，内圈单侧有挡边。可以承受一定量的单向轴向负荷。

NF型的外圈单侧有挡边，内圈两侧有挡边。也可以承受一定量的单向轴向负荷。

因此，该类结构适用于作为单方向的轴向定位轴承使用。

NUP、NFP（双向定位）型轴承

NUP型的外圈两侧有挡边，内圈一侧带（固定）单挡边，另一侧为可分离的平挡圈。可以承受一定量的双向轴向负荷。

NFP型的外圈一侧带（固定）单挡边，另一侧为可分离的平挡圈，内圈两侧有挡边。也可以承受一定量的双向轴向负荷。

该类结构可以限制轴相对于轴承座在轴向两个方向的位移。因此，适合作为固定端轴承使用。

NH（NJ+HJ）型

   NH型是NJ与HJ型斜挡圈组合后的结构。由于NUP型轴承的内圈较短，加上平挡圈不是固定的，使用不方便，而NH型轴承可以利用NJ型轴承整个内圈的宽度，与轴保持列紧密的配合。而且NH型轴承有安装和拆卸时更方便。

NH型轴承可以限制轴相对于轴承座在轴向两个方向的位移。因此，适合作为固定端轴承使用。

单列圆柱滚子轴承的具体型号及尺寸参数查询请致电上海沃伦轴承。
